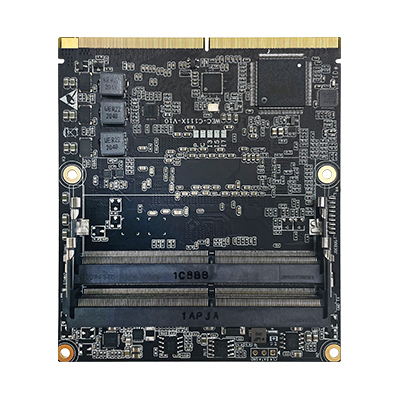

WEC-CTGL

? 具有超強兼容性，與WEC-CEHL系列核心板相互兼容

? 采用Intel 第11代Tiger Lake系列處理器

? 支持DDR4內存，2個雙通道SO-DIMM插槽，最大64GB

? 支持1路千兆以太網，10/100/1000Mbps自適應

? 支持4路USB 3.0，10路USB 2.0

? 支持6路UART，10路GPIO

? 支持HDMI、eDP高清顯示

? 支持5路PCIe 3.0 ×1，1路PCIe 4.0 ×4

在線訂購

產品介紹產品規格外形尺寸技術規格書

本產品屬于杭州研智科技有限公司工業核心板，具有超強兼容性，與WEC-CEHL核心板相互兼容。

采用Intel 第11代Tiger Lake系列處理器，支持DDR4內存，2個雙通道SO-DIMM插槽，最大64GB；支持1路千兆以太網，10/100/1000Mbps自適應；支持4路USB 3.0，10路USB 2.0；支持6路UART，10路GPIO；支持HDMI、eDP高清顯示；支持5路PCIe 3.0 ×1，1路PCIe 4.0 ×4。

▇ 兼容性能特點：

? 跨平臺兼容：兼容intel第11代酷睿Tiger Lake系列和第12代賽揚Elkhart Lake系列處理器

? 接口兼容：均采用MXM物理接口

? 信號兼容：按照統一的規則對管腳信號進行定義

同一塊底板可以適配WEC-CEHL和WEC-CEHL系列核心板。

產品規格		WEC-C6305E	WEC-C1115	WEC-C1115E	WEC-C1125	WEC-C1135	WEC-C1165
中央處理器	CPU	6305E	I3-1115G4	I3-1115G4E	I3-1125G4	I5-1135G7	I7-1165G7
	核心/線程	2/2	2/4	2/4	4/8	4/8	4/8
	睿頻	1.80GHz	4.10GHz	3.9GHz	3.70 GHz	4.20GHz	4.7GHz
	LLC	4 MB	6 MB	6 MB	8 MB	8 MB	12 MB
	熱設計功耗	15W	28W	28W	28W	28W	28W
	BIOS	AMI UEFI BIOS
內存	類型	DDR4，3200 MHz
	ECC	N/A
	容量	8/16/64GB
	通道/插槽	2路雙通道SO-DIMM插槽
圖形	控制器	Intel? UHD Graphics				Intel? Iris? Xe Graphics
	最大頻率	1.25 GHz				1.3Ghz	96個 EUs, 1.3Ghz
顯示	eDP	1路，最大支持4096×2304 @60Hz
	HDMI	1路，最大支持4096×2304 @60Hz
	多屏顯示	支持4屏異顯
網絡	控制器	Intel I219
	速度	10/100/1000 Mbps自適應
	數量	1路
I/O	USB	4路USB 3.0，10路USB 2.0
	UART	6路 (4路 2-wire / 2路8-wire)
	SATA	2路SATA 3.0
	GPIO	10路
	PCIe	5路PCIe 3.0 ×1，1路PCIe 4.0 ×4
	音頻	1路Intel HD音頻接口
	SM	1路
	SPI	1路
	Smart Fan	System FAN（Option support）
	Watchdog	BIOS Support
操作系統	OS	Windows 10/11，Ubuntu
電源	類型	DC
	輸入電壓	9~12V，RTC電池 2.0-3.3V
環境	工作溫度	常規：-10 ~ 60 °C
	存儲溫度	-40 ~ 85 °C
	工作濕度	10-95% @40℃，無冷凝
	存儲濕度	0-95% @60℃，無冷凝
機械性能	外形尺寸	95mm×82mm
