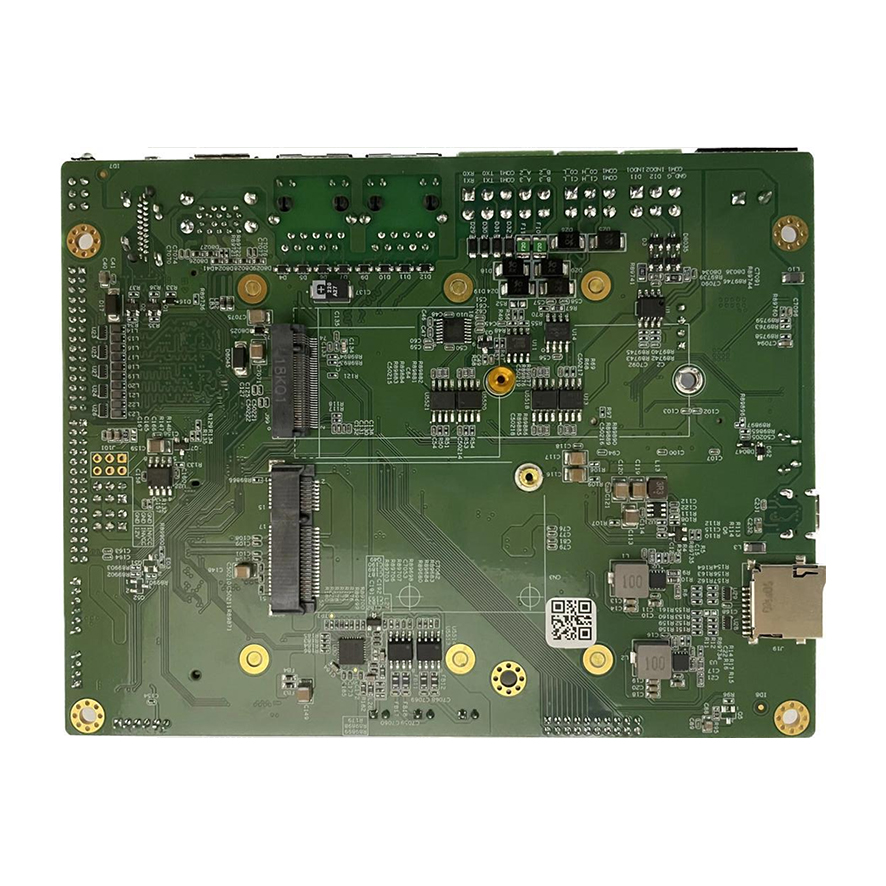

WEB-S242X

? “精靈”系列核心板的配套底板

? 具有超強兼容性，可兼容精靈系列全部核心板（WEC-Sxxxx）

? 支持mPCIe、M.2接口的SSD，支持TF卡存儲

? 2路千兆以太網

? 2路RS232，2路RS485，2路CAN

? 2路DI，2路DO

? 2路USB 3.0，1路HDMI

? 內置多路擴展接口，具有超強擴展性能

產品介紹產品規格外形尺寸技術規格書

本產品屬于杭州研智科技有限公司“精靈”系列核心板的配套底板，具有超強兼容性，可以兼容精靈系列全部核心板。

外置豐富的外設接口，包括2路千兆以太網，2路RS232，2路RS485，2路CAN，2路DI，2路DO，2路USB 3.0，1路HDMI；內置多路擴展接口，包括33路高速IO接口，具有超強擴展性能。

▇ 精靈系列核心板產品特點：

? 跨平臺兼容：精靈系列核心板兼容x86、ARM架構多個處理器平臺

? 接口兼容：精靈系列核心板均采用MXM接口

? 信號兼容：精靈系列核心板均按照統一的規則對管腳信號進行定義

? 提供高速IO：精靈系列核心板集成了FPGA芯片，可提供30+路高速IO

同一塊底板可以適配全部精靈系列核心板。

產品型號	WEB-S242X
存儲	SSD	1路Mini PCIe接口，支持SATA 3.0 SSD
	SSD	1路M.2 M-Key & B-key PCIe 3.0，支持 2242/2280 NVMe SSD
	SD卡	1路TF卡槽
顯示	HDMI	1路HDMI 2.0 Type-A
	eDP	1 路單通道4線eDP
	LVDS	2 路4通道 24-bit LVDS
	MIPI-DSI	單通道輸出，且與LVDS插件復用
網絡	以太網	2路千兆以太網，10/100/1000Mbps，RJ45接口
	4G/5G	支持mini PCIe/USB 4G模組，1路Micro SIM卡槽
	WIFI	WIFI 2.4G
	藍牙	Bluetooth 4.2
I/O	USB	2 路USB 3.0，Type A；1路USB type C，debug口；內置2路USB 2.0
	COM	2路帶絕緣的RS232，2路帶絕緣的RS485
	CAN	2路CAN
	DI	2路DI
	DO	2路DO
	高速IO	1個40 Pin連接器，支持33路高速IO
	GPIO	6路GPIO
	SPI	1路SPI
	UART	1路UART
	I2C	1路I2C
	PWM	2 路PWM
	PCIe	4路PCIe 2.0 ×1，或者1路PCIe 3.0和2路PCIe 2.0 其中1路mini PCIe接口（USB+PCIe ×1），1路M.2 M-Key & B-key PCIe 3.0接口，1路PCIe 2.0接口
	SATA	1路mPCIe接口，支持SATA 3.0 SSD
	音頻	2路LR Line-Out；1路MIC，2in1 3.5mm Jack
	揚聲器	1路Loudspeaker，最大5W 2Ω(THD≤10%）
電源	輸入電源	直流輸入，9~28V， DC-Jack (5.08-2P)
環境	工作溫度	0 ~ 60℃
	存儲溫度	-40 ~85℃
	工作濕度	0%~95% @40℃，無凝結
	存儲濕度	0%~95% @60℃，無凝結
機械性能	外形尺寸	152.5mm×118mm
