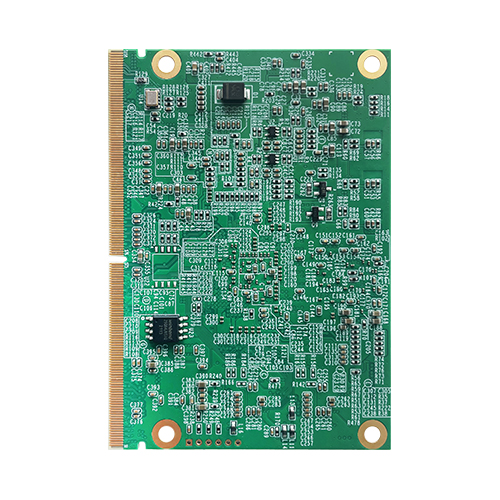

WEC-SD9

? 屬于“精靈”系列核心板，具有超強兼容性，與精靈系列其它核心板相互兼容

? 核心板兼容芯馳D9340、D9350、D9360，多核ARM Cortex-A55和R5處理器

? 支持LPDDR4X內存，高達8GB

? 支持LVDS/MIPI-DSI顯示

? 支持2路千兆以太網，10/100/1000Mbps自適應

? 支持6路串口、2路CAN、2路USB、3路PCIe 2.0

? 集成FPGA芯片，提供33路高速I(mǎi)O；支持30路GPIO

在線訂購

產品介紹產品規格外形尺寸技術規格書

本產品屬于杭州研智科技有限公司“精靈”系列核心板，具有超強兼容性，與精靈系列其它核心板相互兼容。

采用芯馳D9340、D9350、D9360等高性能多核ARM Cortex-A55和R5處理器，支持LPDDR4X內存，高達8GB；支持LVDS/MIPI-DSI顯示；支持2路千兆以太網，10/100/1000Mbps自適應；支持6路串口、2路CAN、2路USB、3路PCIe 2.0；集成FPGA芯片，提供33路高速I(mǎi)O；支持30路GPIO。

▇ 精靈系列核心板產品特點：

? 跨平臺兼容：精靈系列核心板兼容x86、ARM架構多個處理器平臺

? 接口兼容：精靈系列核心板均采用MXM接口

? 信號兼容：精靈系列核心板均按照統一的規則對管腳信號進行定義

? 提供高速I(mǎi)O：精靈系列核心板集成了FPGA芯片，可提供30+路高速I(mǎi)O

同一塊底板可以適配全部精靈系列核心板。

產品型號		WEC-SD9340	WEC-SD9350	WEC-SD9360
中央處理器	型號	芯馳D9340	芯馳D9350	芯馳D9360
	核心	4核Cortex-A55+2核Cortex-R5	5核Cortex-A55+3核Cortex-R5	6核Cortex-A55+1核Cortex-R5
	主頻	Cortex-A55 @2.0 GHz，Cortex-R5 @800MHz
內存	類型	LPDDR4X，2400MT/s
	容量	2/4/8GB
存儲	類型	eMMC5.1
	容量	8/16/32/64GB
顯示	LVDS	支持雙通道18/24-bit LVDS，或者M(jìn)IPI-DSI。最大支持2K分辨率
	MIPI-CSI	支持 4通道MIPI-CSI
網絡	控制器	YT8511
	以太網	2路
	網速	10/100/1000 Mbps自適應
I/O	USB3.0	1路
	USB2.0	1路
	PCIe	3路PCIe 2.0 ×1
	UART	6路
	GPIO	30路
	高速I(mǎi)O	33路，由集成的FPGA芯片提供
	I2C	3路
	I2S	1路，音頻接口
	CAN	2路
	SPI	1路
	PWM	3路
	SATA3.0	1路
	SDIO	1路
	RTC	支持
操作系統	OS	Linux、Android、FreeRTOS…
電源	類型	直流電源
	輸入電壓	12 V
環境	溫度	工作溫度：-20～70℃
		存儲溫度：-40～85℃
	濕度	工作濕度： 0-95% @40℃，無凝結
		存儲濕度： 0-95% @40℃，無凝結
機械性能	外形尺寸	82mm×58mm
